Płatew kalenicowa i pośrednia – funkcja, montaż i wymiarowanie w więźbie dachowej

W kalenicy widać belkę i na rysunku łatwo uznać ją za płatew kalenicową, czyli element nośny. W dachu krokwiowym ta sama linia oznacza jednak deskę, która niczego nie podpiera: krokwie opierają się o siebie nawzajem, a rozpór przejmują jętki albo strop. Płatew kalenicowa w sensie statycznym istnieje dopiero wtedy, gdy ma pod sobą słupy lub ścianę i naprawdę przejmuje pionowe reakcje z obu połaci. Od tego rozróżnienia zależy, czy element się wymiaruje, czy tylko montuje.

Płatew kalenicowa w więźbie płatwiowo-kleszczowej: podpora czy deska w kalenicy

Kiedy kalenica jest podporą, a kiedy deską

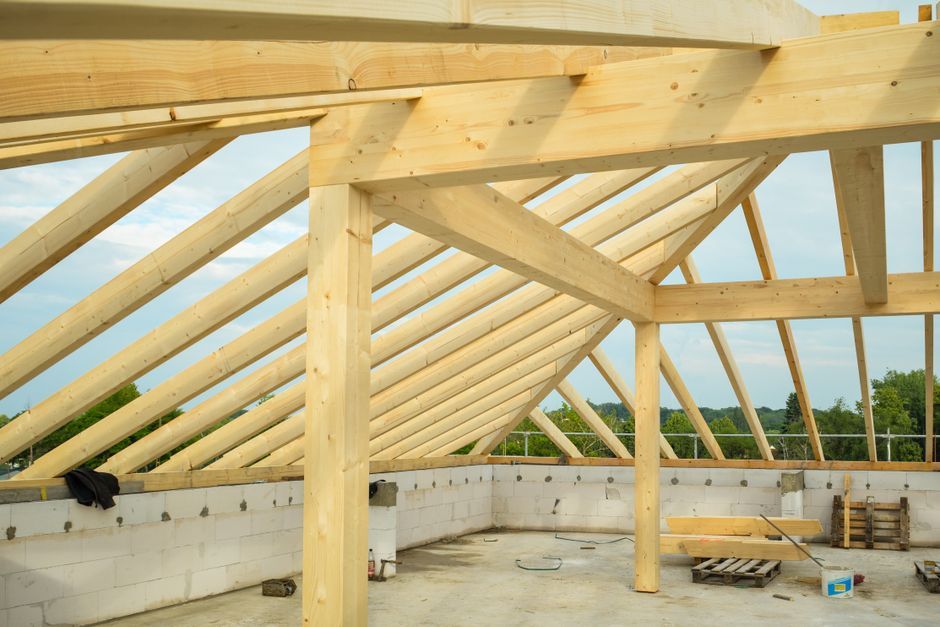

W układzie płatwiowo-kleszczowym krokwie nie tworzą pary opartej o siebie w kalenicy. Leżą na kilku poziomach podparcia: na murłacie, na płatwi pośredniej i na płatwi kalenicowej. Każda z tych belek jest dla krokwi podporą, więc krokiew pracuje jak belka wieloprzęsłowa, a nie jak ramię trójprzegubowego układu. Słupy, czyli stolce, sprowadzają obciążenie w dół. Kleszcze łączą je z krokwiami i usztywniają wiązar w jego płaszczyźnie.

Najważniejsze skutki tej pracy są dwa. Reakcje z połaci są pionowe i wędrują przez płatew i słup do ściany nośnej lub stropu, a nie na zewnątrz, na ściany zewnętrzne. Rozpór, który w dachu krokwiowym trzeba przejąć jętkami lub ściągami, praktycznie znika. To właśnie ta cecha odróżnia płatew nośną od belki pomocniczej. Deska w kalenicy, nawet gruba i solidnie przybita, rozporu nie eliminuje, bo nie ma pod sobą drogi obciążenia do fundamentu.

Kryterium sprowadza się do dwóch pytań. Czy w osi płatwi, w punktach podparcia, jest słup stojący nad ścianą nośną albo nad belką stropową zdolną przejąć siłę skupioną? I czy krokwie opierają się na płatwi, a nie są do niej tylko dociśnięte wkrętami? Jeśli odpowiedź na którekolwiek brzmi „nie”, element jest podpórką montażową. Wtedy układ zachowuje się jak dach krokwiowy i trzeba go tak policzyć.

Pasmo obciążenia i oferta bez słupów

Płatew kalenicowa różni się od pośredniej nie samym przekrojem, ale pasmem obciążenia. Pośrednia zbiera obciążenie z jednej połaci, z odcinka krokwi leżącego po obu jej stronach. Kalenicowa przyjmuje reakcje krokwi z obu połaci jednocześnie, więc przy symetrycznym dachu jest zwykle najbardziej obciążoną płatwią w całym układzie. Przy asymetrycznym śniegu lub parciu wiatru z jednej strony obciążenie z dwóch połaci się rozjeżdża i płatew trzeba sprawdzić dla kilku schematów, a nie dla jednego.

Mylenie tych dwóch ról zdarza się najczęściej na styku projektu i oferty wykonawczej. W projekcie widnieje płatew nośna na słupach. Wykonawca, chcąc zaoszczędzić na słupach i na mieczach, układa „kalenicę” ciągłą, ale bez podparcia. Krokwie przyjęte w obliczeniach jako dwuprzęsłowe pracują wtedy jako jednoprzęsłowe o większej rozpiętości, a przekrój, który się obronił na papierze, nie wytrzymuje po montażu ani nośnością, ani ugięciem.

Kto czyta rysunek więźby i co z niego wynosi

Inwestor ocenia ofertę ciesielską: pyta, czy płatew kalenicowa ma słupy w każdym punkcie podparcia przewidzianym w projekcie, i czy kleszcze oraz miecze nie zniknęły z wyceny jako „zbędne”. Wykonawca przekłada rysunek na oparcia, zakłady i łączniki, więc dla niego liczy się, gdzie siła z płatwi wchodzi w słup i w którym miejscu kończy się belka. Projektant konstrukcji sprawdza przekrój: zginanie, docisk, ugięcie, a także długość wyboczeniową słupa.

Wymiarowanie: płatew kalenicowa na zginanie ukośne i docisk na słupie

Zbieranie obciążeń zaczyna się od oddziaływań stałych: ciężaru pokrycia, łat, kontrłat, izolacji, krokwi i samej płatwi. Dochodzą oddziaływania zmienne, czyli śnieg i wiatr: wartości charakterystyczne śniegu podaje PN-EN 1991-1-3, a wiatru PN-EN 1991-1-4. Sama płatew jest obliczana według Eurokodu 5 (PN-EN 1995-1-1). W każdej kombinacji liczy się klasa trwania obciążenia i klasa użytkowania, bo od nich zależy wytrzymałość obliczeniowa drewna. Przy kalenicy trzeba pamiętać o wietrze, który potrafi odciążyć dach, a nawet go unosić. Wtedy sprawdza się nie tylko dół płatwi, ale i zakotwienie na słupach.

Zginanie ukośne

Reakcje krokwi przekazują się na płatew jako obciążenie rozłożone wzdłuż osi, o ile krokwie są gęsto rozmieszczone. Jeśli rozstaw jest duży, sprawdza się też schemat z siłami skupionymi w punktach oparcia krokwi, bo w przęśle płatwi ma to wpływ na moment zginający i na ścinanie. Kierunek siły zależy od sposobu ułożenia płatwi. Przy przekroju prostokątnym stojącym i obciążeniu pionowym zginanie jest jednoosiowe. Gdy płatew ustawiona jest prostopadle do połaci, czyli „skośnie” w stosunku do pionu, obciążenie rozkłada się na dwie osie przekroju. Powstaje zginanie ukośne i trzeba sprawdzić warunek interakcji obu składowych naprężeń, z współczynnikiem redukcyjnym zależnym od kształtu przekroju. Pominięcie jednej osi to częsty błąd i przekrój liczony tylko „na pion” wychodzi wtedy o rząd wielkości zbyt optymistyczny.

Ścinanie decyduje najczęściej tuż przy słupie, tam, gdzie reakcje krokwi są największe, a przekrój jest osłabiony wcięciem lub nacięciem pod zakład. Warto sprawdzić, czy wcięcia w płatwi nie wypadają w strefie największych sił poprzecznych. Zakłady łączące kolejne odcinki płatwi powinny przypadać nad słupem, a nie w przęśle, bo tylko wtedy zachowują ciągłość pracy statycznej. Płatew ciągła na kilku podporach ma mniejszy moment w przęśle niż ta sama belka rozcięta, ale moment podporowy nad słupem rośnie. Dlatego górna część przekroju nad słupem jest obciążona bardziej, niż sugeruje schemat belki jednoprzęsłowej.

Docisk na głowicy i współczynnik kc,90

Docisk to druga rzecz, którą rysunek chętnie pomija. W miejscu oparcia płatwi na głowicy słupa siła naciska na drewno płatwi prostopadle do włókien, a to kierunek, w którym drewno jest wyraźnie słabsze niż wzdłuż włókien. Eurokod 5 (PN-EN 1995-1-1, pkt 6.1.5) pozwala w pewnych warunkach zwiększyć wytrzymałość na docisk współczynnikiem k_c,90, który zależy od długości docisku oraz od układu podparcia. Samo słowo „pozwala” nie rozwiązuje jednak problemu. Jeśli słup ma przekrój wąski, a płatew duże reakcje, sprawdzenie dociskowe może się nie zamknąć i trzeba poszerzyć głowicę, dodać podkładkę stalową lub zastosować dłuższe oparcie. Sam słup obciążony jest wzdłuż włókien i na ściskanie z wyboczeniem. Jego długość wyboczeniowa zależy od tego, czy kleszcze i miecze faktycznie usztywniają go w obu kierunkach.

Ugięcie decyduje o przekroju częściej niż nośność

Płatew, która przejdzie stan graniczny nośności, może i tak nie przejść ugięcia. Stan graniczny użytkowalności liczy się na dwa składniki: ugięcie chwilowe w_inst i dodatkowe ugięcie wynikające z pełzania drewna w_creep, które razem dają ugięcie końcowe w_fin. Pełzanie opisuje współczynnik k_def, zależny od klasy użytkowania i klasy trwania obciążenia. Kierunek jest prosty: im dłużej trwa obciążenie stałe, tym więcej płatew się ugina, nawet gdy napięcia są niewielkie. Dopuszczalne wartości graniczne ugięć bierze się z normy lub z założeń projektu, zwykle jako ułamek rozpiętości. Gdy obliczeniowa rozpiętość rośnie przez brak mieczy, ugięcie rośnie szybciej niż moment zginający, więc przekrój dobrany „na styk” po nośności zwykle trzeba powiększyć o wysokość. Ugięta kalenica jest widoczna z ulicy: połać falowana, pokrycie z nierównymi spoinami, a w dachówce kruszące się zakłady.

Płatew pośrednia i miecze: jak zmienia się rozpiętość efektywna

Płatew pośrednia podpiera krokwie mniej więcej w środku ich długości, więc skraca ich rozpiętość obliczeniową i pozwala użyć mniejszego przekroju. Warunek jest ten sam co dla kalenicowej: pod płatwią musi być słup, a słup musi stać nad czymś, co przeniesie siłę. Przekrój płatwi pośredniej zwykle wychodzi mniejszy, bo zbiera obciążenie z jednej połaci, ale przy dużej rozpiętości między słupami to ugięcie, a nie nośność, wyznacza minimum.

Miecze i rozpiętość efektywna

Miecze, czyli ukośne ściągi podpierające płatew przy słupie, zmieniają obraz rozpiętości. Jeśli miecz faktycznie podpiera płatew, układ przestaje być belką rozpiętą między słupami. Rozpiętość efektywna to wówczas odległość od miecza do miecza, a nie od słupa do słupa. Różnica bywa duża i przekłada się wprost na moment zginający oraz ugięcie. Warunek, by tak liczyć, jest jednak twardy: miecz musi być połączony z płatwią i ze słupem tak, by przenieść ściskanie bez luzu. Jeśli jest tylko przybity gwoździami na styk, nie wolno traktować go jako podpory i płatew liczy się jako belkę o pełnej rozpiętości.

Kąt nachylenia miecza ma znaczenie praktyczne. Zbyt płaski miecz przenosi głównie siłę poziomą i niewiele pionowej, więc podpiera słabo, a przy tym generuje dodatkowe siły w słupie. Zbyt długi i smukły miecz jest narażony na wyboczenie, a to oznacza, że jego nośność wyznacza stateczność, a nie wytrzymałość drewna. Połączenie miecza z płatwią pracuje na docisk pod kątem do włókien. Wytrzymałość jest wtedy pośrednia między wzdłuż a w poprzek włókien i liczy się ją według wzoru z normy. Złącze dolne, z reguły na słupie lub murłacie, musi przejąć ściskanie i składową poziomą bez rozsuwania się pod obciążeniem.

Kleszcze to nie miecze

Kleszcze w układzie płatwiowo-kleszczowym pełnią inną rolę niż miecze. Obejmują słupy i krokwie po obu stronach i usztywniają wiązar w jego płaszczyźnie, przeciwdziałając przesuwaniu się dachu. Miecze działają zwykle wzdłuż osi płatwi i skracają przęsło oraz usztywniają całość w kierunku podłużnym budynku. Jedno nie zastępuje drugiego, więc brak kleszczy nie jest „nadrobiony” dodatkowym mieczem. Przy dachu o małym nachyleniu rośnie udział sił poziomych i rola obu elementów rośnie razem z nim.

Warunki brzegowe, przy których dobór przestaje być prosty

Schemat belki ciągłej na kilku słupach przestaje być wiarygodny w czterech sytuacjach: gdy rozstaw słupów jest nieregularny, gdy pod którymś słupem brakuje ściany nośnej, gdy w dachu są lukarny i wiązary przechodzą w wymiany, oraz gdy kąt nachylenia połaci jest bardzo mały. Wtedy reakcje są większe niż przeciętne, a obciążenie punktowe w stropie wymaga osobnego sprawdzenia. Płatew długą, rozpiętą między ścianami szczytowymi, trzeba liczyć jak belkę o dużej rozpiętości, z ugięciem jako kryterium rozstrzygającym. Tu tabele przekrojów z poradników nie wystarczą i potrzebny jest projekt konstrukcyjny.

Montaż płatwi: oparcie, zakłady i odbiór węzłów

Zaczyna się od podłoża pod słupami. Słup stawia się nad ścianą nośną lub belką stropową, nie na swobodnym przęśle stropu, bo siła skupiona z więźby przekraczałaby jego założoną nośność. Pod słupem i pod murłatą układa się warstwę oddzielającą drewno od mokrego betonu lub cegły, czyli izolację poziomą, by wilgoć nie podciągała się w głąb przekroju. Dopiero potem słup mocuje się do stropu kątownikami lub kotwami, a jego głowicę dopasowuje tak, by płatew siadała całą szerokością, bez wiszących krawędzi.

Płatew układa się na głowicach słupów po wypoziomowaniu. Jej wysokość nad murłatą wyznacza spadek połaci, więc błąd w poziomie jest widoczny w całej kalenicy. Zakłady ponad słupem wykonuje się jako ukośne lub proste połączenia ciesielskie, o długości dobranej do sił, i łączy sworzniami lub wkrętami konstrukcyjnymi, a nie gwoździami. Połączenia w przęśle, bez słupa, pozbawiają płatew ciągłości i zmieniają jej schemat statyczny na dwie belki swobodnie podparte, co nie było przewidziane w obliczeniach. Krokwie opiera się na płatwi z płytkim zaciosem, który wyrównuje docisk, ale nie osłabia przekroju krokwi w miejscu największej siły poprzecznej.

Dla oparcia płatwi w ścianach szczytowych potrzebna jest poduszka lub wieniec, który rozkłada docisk na murze. Końce płatwi w ścianie nie mogą być zamurowane na szczelno. Zostawia się szczelinę wentylacyjną i warstwę oddzielającą, bo wilgoć, która tam zalegnie, zaczyna od zgnilizny w strefie największego docisku. Zakotwienie płatwi w słupach i krokwi w płatwi sprawdza się na wyrywanie, co ma znaczenie przy wietrze podrywającym kalenicę.

Odbiór węzłów

Odbiór węzłów jest krótszy niż się wydaje. Kierownik budowy sprawdza pion słupów i poziom płatwi, a potem szczeliny w stykach: między płatwią a głowicą, między mieczem a płatwią, między krokwią a zaciosem. Szczelina wyraźna gołym okiem oznacza, że siła nie pójdzie tą drogą, jaką założono w obliczeniach, tylko poszuka sobie innej, zwykle przez łączniki. Sprawdza się też, czy przekroje i klasa drewna odpowiadają projektowi, a wilgotność drewna nie jest zbyt wysoka w chwili zamykania połaci pokryciem, bo później drewno pracuje i luzuje złącza. Na tym etapie najłatwiej wychwycić, że płatew kalenicowa nośna wylądowała w kalenicy jako deska.

Źródła

1. EN 1995-1-1: Eurocode 5: Design of timber structures – Part 1-1: General – Common rules and rules for buildings, źródło: https://www.phd.eng.br/wp-content/uploads/2015/12/en.1995.1.1.2004.pdf (dostęp: 2026-10-02)
